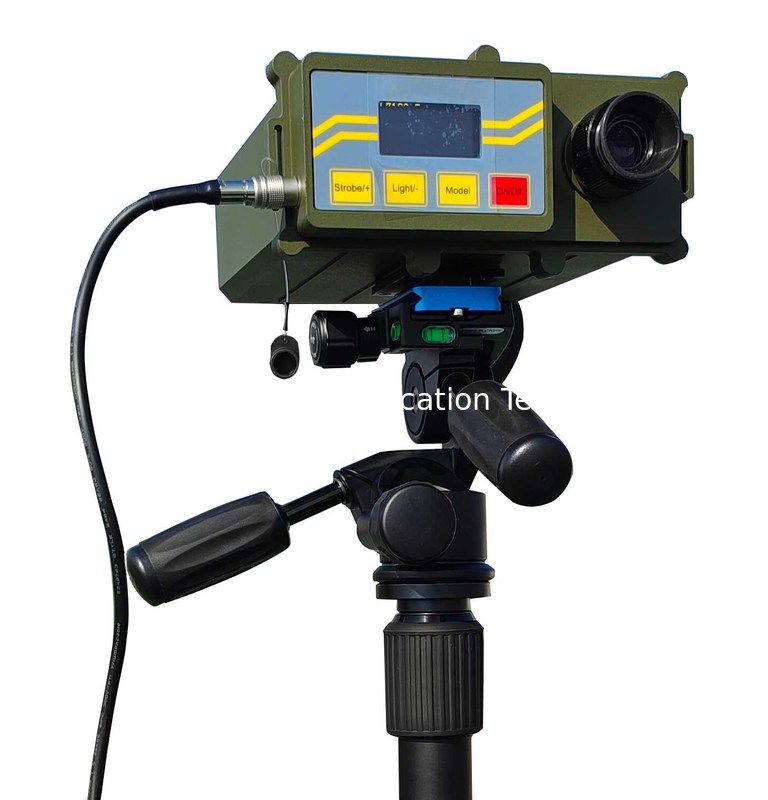

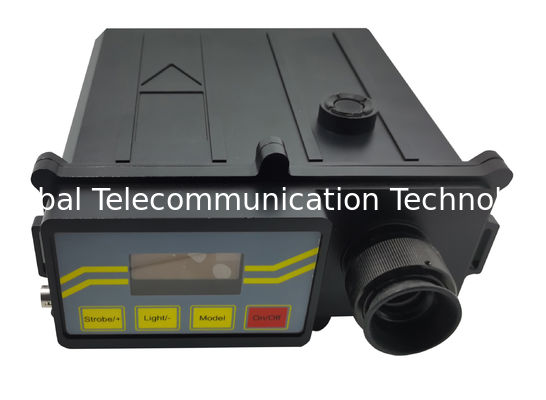

10 км прочный лазерный рейнджер, GT-LRF10T

Обзор продукции

Ручной лазерный дальномер - это новое поколение прочных дальномеров типа телескопа, которые интегрируют современную электронику, оптику и лазерные технологии для точного измерения расстояния.Он небольшого размера, легкий вес, большая дальность, простая эксплуатация, меньшая погрешность дальности, хорошие характеристики уплотнения и высокая надежность.Установка кабелей для почты и телекоммуникаций и кабелей электропередач, нефтяных месторождений, шахт, железных дорог и шоссе строительства исследования и других областях, и установить стандартный RS232 серийный интерфейс и механический интерфейс соединения, Он может легко реализовать передачу сигнала,и он может быть использован с инструментом измерения угла для определения ориентации цели.

A. Спецификации

1 Параметр расположения

• Максимальная дальность: 10000 м
• Диапазон измерений: 30 ~ 10000 м
• Ошибка диапазона: ± 1 м
• Ворота:20 ~ 5120 м (ступень 10 м)
• Уровень точности :98%
• Рабочая частота:1/6 ~ 1/3 Гц
• Точность компаса: ± 0,5°
• Точность угла:±0,1°

2. Функции

• Получить средние данные
• Сохранить данные ((max 1000)
• Передача данных ((выход: RS232,2400,8N,2)
• Регулируйте яркость экрана и ретикула, выключите свет при отсутствии работы в течение 20 секунд.
• Подсчет рабочего времени
• Индекс последних десяти данных
• Просмотр времени автономной работы
• Серийный номер запроса
• Данные хранения запроса

Оптические параметры

• Диаметр приемника: Φ42 мм
• Поле зрения: 5°
• Увеличение: 10X

4. Параметр лазера

• Тип лазера: Nd:YAG
• длина волны: 1,064 мкм
• Выходная энергия: ≥8 мж
• Продолжительность жизни: ≥20000 раз

5. Рабочая температура

-10°C~+ 60°C

6. Приспособление к окружающей среде

Не пылесосая, не водостойкая, не ударная

Механические параметры

• Размер: 180*210*95 мм
• Вес:10,5 кг

⒏ Электрическое питание

18650 аккумуляторов ((11.1В,3000 мАч), при нормальной температуре рабочий срок более 3000 раз

B Принцип работы

• Принцип диапазона

Импульсный лазерный дальномер определяет расстояние до цели, измеряя время t, которое импульс совершает между дальномером и целью.

Установите расстояние t между дальномером и целью L, и скорость света в воздухе C, затем:

L = 1/2 * c * t (c = 3 * 10⁸m/s)

• Принцип работы единицы

С. Структура и функция

• Механическая конструкция

Механическая структура дальномера - монокулярная структура светового пути два в одном.

• Управление работой

• Функция

• Ключ от спусковой установки излучает лазер.
• Данные отображения на OLD-экране: значение диапазона, угол азимута, характер пича и функции оптерации.
• Подключайте розетку: передавайте данные между датчиком дальности и периферийным оборудованием.
• Входной/+:долгое нажатие в виде стробового при нормальном состоянии,вверх клавиша Численная коррекция или выбор меню.
• Свет /- :Долгое нажатие на "Включить нормально/Выключить освещение панели" (Включить/выключить светодиод),Ключ вниз: Численная коррекция или выбор меню.
• Ключ модели: ввести меню.
• Включение/выключение питания, выход из текущего состояния.
• Окулярная мишень на цель.

D. Общее применение

• Нажмите на кнопку "Включение/перезагрузка", и на экране будет отображаться логотип компании.Левая сторона первой строки отображает информацию о расстоянии; В правом верхнем углу показано уровень батареи.

3 шт. 70-100%

2 шт БТ 40-70%

1 шт. 10-40%

0pcs от BT Ниже 10%

Общее применение

Второй ряд показывает азимут, угол наклона, азимут отображается на 360°, север отображается на N000.0°, постепенно увеличивается на восток, наибольший для N359.9°; диапазон отображения угол наклона ±45°,отображение как "<±XX.XX°"

Третий ряд показывает промежуточное значение результата. В нормальном состоянии диапазона он показывает горизонтальное и вертикальное расстояние цели "HXXX.x m VXX.x m".

Четвертая строка отображает варианты меню, нормальный диапазон пустой, варианты меню отображаются после нажатия клавиши меню.

• Нацеленный на цель через окуляр наблюдения, и окуляр наблюдения в центре поперечной линии на цели, настроить круг регулировки вида,так что целевое изображение является самым ясным.
• Нажмите на кнопку запуска, и прибор начнет работать и отобразит один из следующих результатов:

• Первая строка на ЖК-экране показывает расстояние цели."Где?"" означает, что в диапазоне есть двойные цели. Нажмите на кнопку стрелки, чтобы отобразить вторую цель, например" S-2345.0m"; Нажмите на кнопку стрелки снова, чтобы отобразить значение первого расстояния от цели. Если нет двойных целей, символ не будет отображаться "".
• "AAAA.Am" означает, что мишень не обнаружена или находится вне досягаемости.
• ¥0000.0m ¥ указывает на отсутствие лазерной мощности.
• Второй ряд ЖК-экрана отображает азимут и угол наклона цели.
• Если в правом верхнем углу окна отображается символ ?? ??, это означает, что ток низкий и батарея должна быть заряжена или заменена.

• В конце каждого нормального диапазона, т.е. при получении действительного значения диапазона и значения угла, текущее значение диапазона будет автоматически отправлено через серийный порт в формате ASCII.

E. специальное использование

В дополнение к нормальной функции диапазона, устройство имеет вспомогательные функции в качестве специального использования, такие как ворота, средний, сохранение данных, передача данных, измерение угла, индекс данных, удаление данных,регулировка яркости. и т.д.

Вход ((+), Свет ((-), Режим Три клавиши являются функциональными клавишами, при нормальном состоянии диапазона не существует распределения приоритетов между ними, и они могут переключаться по желанию.Вы можете использовать только "+" или "-"., выберите функцию и числовую коррекцию.

• Функция ворот: если есть несколько целей в направлении светового пути, устройство может делать выборочный диапазон с использованием функции ворот.

• Нажмите клавишу входа после включения, на экране устройства отображается ¥MGR: 0020m, что означает, что минимальный предел диапазона составляет 20 м. Нажмите клавишу вверх/вниз, чтобы скорректировать значение входа.
• Нажмите на клавишу спускового точка после коррекции значения порта, блок получить расстояние от цели за ценностью порта
• Во время коррекции значения Врата, нажмите клавишу вверх/вниз один раз, значение плюс/минус 20 м, удерживайте нажатие клавиши вверх/вниз, значение плюс/минус 100 м каждые 0,3 секунды.
• Если после нормального измерения расстояния вы нажмете клавишу "Строб" +, то текущее значение измерения расстояния плюс 10 м будет автоматически установлено на текущее значение строба.
  • Средняя функция: поскольку требуется точное измерение, устройство может выполнять средний диапазон.
  • Поскольку количество раз диапазона 101 ~ 110, это будет непрерывным измерением
• Нажмите клавишу модели после включения, на экране отображается меню модели.
• Нажмите клавишу модели для подтверждения, устройство вводит среднюю функцию.
• Нажмите клавишу вверх-вниз, чтобы скорректировать среднее время, короткое нажатие на плюс/минус 1 каждый раз и длительное нажатие на плюс/минус 10 раз каждый раз.
• После окончания настройки среднего времени, нажмите клавишу модели для подтверждения, на экране должно отображаться “Средняя готовность!” и устройство может вводить средний диапазон.
• Нацелитесь на цель, как обычно используется, затем нажмите клавишу запуска, устройство будет автоматически устанавливать диапазон и отображать результат каждый раз.1234.5m, это означает средний диапазон в 100 раз, и среднее значение 1234.5m.
• На этапе 1 ~ 5 устройство возвращается к последнему шагу с помощью каждого клавиша сброса.
• Во время автоматического среднего диапазона, устройство выходит из среднего диапазона при получении недействительных данных три раза, и отображает ?? Average Error!??. Если нажать клавишу сброса во время среднего диапазона, устройство выходит из текущего состояния,и отображать эффективное время и среднее значение.
• Устройство не будет передавать данные в среднем диапазоне до завершения диапазона.
• Нормальная рабочая частота составляет 1/3 Гц (20 вращений в минуту).
• Это не ключ, но "перезагрузка" может работать в среднем диапазоне.
• Функция сохранения: функция сохранения может быть использована, когда на рабочем месте трудно перекодировать данные или когда необходимо обрабатывать данные с помощью компьютера.

• Нажмите клавишу модели после включения, на экране отображается меню модели.
• Нажмите клавишу модели, чтобы подтвердить, устройство вводит функцию сохранения. Экран отображает STOP [A] [B]??, и мигает. Это означает, что область хранения A выбрана в настоящее время.Зона хранения может быть выбрана с помощью клавиши вверх/вниз. "STOP" означает прекратить использование функции сохранения.
• Нажмите клавишу модели, чтобы подтвердить площадь хранения, дисплей устройства как SD-A010, это означает, что текущая площадь хранения является A, и он имеет 10 эффективных данных.
• Нажмите клавишу модели снова, устройство вернется к шагу 2, и может выбрать область хранения.
• Нажмите клавишу перезагрузки, чтобы выйти из текущего состояния.
• По умолчанию загрузки не хранится состояние, каждый раз после отключения, состояние хранения не сохраняется, необходимо быть в покое.
• Устройство имеет А, Б, С, D четыре хранилища, которые могут сохранить 250 данных каждый.
• Данные будут сохраняться в зоне хранения B, когда зона хранения A будет заполнена и так далее.

• Функция передачи: функция передачи может быть использована, когда ей необходимо отправлять данные на периферийное оборудование обработки.

• Присоедините устройство и периферийное оборудование к кабелю.

• Нажмите клавишу модели после включения, на экране отображается меню модели.
• Нажмите клавишу модели, чтобы подтвердить, устройство вводит функцию передачи.Область передачи может быть выбрана с помощью клавиши вверх/вниз
• Нажмите клавишу модели, чтобы подтвердить область передачи, устройство отображает как "TXD-B Running", это означает, что данные в зоне хранения B отправляются.Это означает, что передача завершена.. Если в выбранной области передачи нет данных, блок отображает как "Б" - "Нет данных!"
• Нажмите клавишу модели снова, данные в выбранной области передачи будут переданы снова
• Нажмите клавишу перезагрузки, чтобы выйти из текущего состояния.

Примечание:В состоянии одного диапазона устройство передает значение после каждого диапазона.В состоянии среднего диапазона устройство передает среднее значение и время диапазона только один раз после окончания всего среднего диапазона

• Функция индекса данных: просмотр данных магазина и некоторых данных, связанных с инструментами.Дисплей продолжительности аккумулятора (Bat) и номера диапазона (Lif)

• Индекс десяти ближайших данных: показать десять ближайших данных после включения, нажмите кнопку вверх / вниз, чтобы посмотреть вверх.
• Индекс данных: показать значения диапазона в четырех зонах хранения.
• Серийный номер изделия: показывает серийный номер оборудования.
• Время действия: проверьте совокупное число единиц действия.
  • Функция регулирования яркости:используется для регулирования яркости OLED-дисплея и яркости разделительной панели, когда включено освещение.Нажмите кнопку меню режима показа приборов, нажмите кнопку "+" или "-", чтобы выбрать "ADJ"
• Нажмите кнопку "мод" для подтверждения, затем введите функцию регулирования яркости.регулирование яркости панели перегородок"Азимутная калибровка модуля, нажмите клавишу вверх и вниз, чтобы выбрать OLED-дисплей или панель перегородок для регулирования яркости.
•
• Нажмите кнопку "режим" для подтверждения, и будет отображаться текущий уровень сохраненного освещения.чем выше яркость дисплея.
• Нажмите кнопку "Перезагрузить", чтобы выйти из вышеперечисленных состояний в свою очередь.
• ECP используется для самокалибровки датчика положения. Поместите дальномер горизонтально, чтобы выбрать "ECP" и нажмите клавишу режима, чтобы подтвердить это.Начните вращать дальномер медленно и равномерно в сторону часовой стрелки (более одного поворота). Посмотрите на дисплей экрана от "0%" до "100%" и нажмите клавишу режима, чтобы завершить самокалибровку.
  • Удаление данных: если вам нужно очистить данные в зоне хранения приборов, вы можете использовать функцию удаления.
• После включения нажмите кнопку "Режим", и прибор отобразит меню режима, в котором мигает имя выбранной в настоящее время функции, и нажмите кнопку "+" или "-" для выбора
• Нажмите клавишу "Mode" для подтверждения, затем введите функцию очистки данных.и верхний и нижний клавиши могут быть использованы для выбора 4 области А, B, C и D.
• Нажмите клавишу "мод" для подтверждения, затем выбранные данные будут удалены. , указывает на то, что данные в зоне B очищены.
• Нажмите кнопку "Перезагрузить", чтобы выйти из вышеперечисленных состояний в свою очередь.

Примечание:После удаления данных их невозможно восстановить.

F. Эрекция

Если необходимо измерять дальнюю цель стабильно и надежно, устройство может быть установлено на штатив с 1/4 винтом на бутен-планте, или быть установлено на теодолит сголубого хвоста ровУстройство может быть удаленно управляемо внешним кабелем запуска.

G. Аккумулятор

• Этот инструмент использует 11,1 В, 3000 мАч специальный 18650 литий-ионный аккумулятор.
• Когда прибор показывает, что батарея находится под напряжением, пожалуйста, вовремя зарядите или замените специальную батарею.
• Чтобы избежать травм или пожара, не позволяйте металлическим предметам касаться электродов батареи.
• Чтобы избежать повреждения аккумулятора, не открывайте упаковку и держите аккумулятор сухим.
• Не кладите аккумулятор в огонь (опасность взрыва).
• Для зарядки аккумулятора рекомендуется использовать соответствующее специальное зарядное устройство.
• При зарядке батареи, пожалуйста, поддерживайте температуру окружающей среды в пределах от 0 до 40 °C, а относительная влажность менее 80%.Неправильное использование может привести к повреждению производительности батареи.

H. Использование заряда

Вставьте выходную розетку адаптера зарядки в розетку прибора, а затем подключите розетку адаптера зарядки к источнику питания переменного тока 100 ~ 240 В. В этот момент,красный индикатор адаптера зарядки включенПосле зарядки отключите адаптер зарядки от источника питания переменного тока.и затем отсоедините выходной розетки из приборовой розетки.

I. обслуживание

• Содержание оборудования

• регулярно проверять внешний вид прибора и своевременно удалять грязь, жир и плесень на поверхности.
• При чистке окуляра, объектива или лазерного окна следует использовать мягкую сухую ткань.
• Эта машина является высокоточным инструментом оптической, механической и электрической интеграции.Строго запрещено сжиматься или падать с высокого места, чтобы не повредить прибор..

• Неисправность обработки

Пользователь может заменить аккумулятор и провести калибровку без открытия прибора.Не открывайте прибор без разрешения, чтобы избежать повреждения от высокого давления или ухудшить дефект.

J. Гарантия

Мы гарантируем устройство от недостатков в материалах или изготовлении в течение одного года с даты покупки. Эта гарантия не охватывает недостатки, вызванные случайным повреждением, износом.

Этот продукт подлежит пожизненному техническому обслуживанию, мы просто взимаем с него стоимость теста и материала, когда он выходит из гарантии.

K. Список упаковки

Предупреждение: устройство не должно выполнять функцию дальности при наличии препятствия в 30 м!
